Заслонки дроссельные газовые с электроприводом Ду 50, 65, 80, 100, 150, 200
Заслонки являются исполнительным органом автоматики регулирования расхода или давления газа и устанавливаются в ГРП, перед котлоагрегатом на газопроводе-отводе и на газопроводе перед газовой горелкой. Регулирование давления или расхода газа происходит за счет изменения сечения газопровода (степени открытия заслонки), которое обусловлено положением диска заслонки.
Заслонки дроссельные газовые с электроприводом предназначены для регулирования давления природного газа по ГОСТ 5542-87 в системах газоснабжения.
Технические характеристики
Рабочее давление — 0,6 МПа.
Температура рабочей среды - от -30 до +80 °С.
Пропуск среды при закрытом положении — 0,5 % от максимального расхода.
Присоединение к трубопроводу — фланцевое по ГОСТ 12815-80, PN 0,6 МПа, исп. 1.
Установка на трубопроводе — в любом положении.
Материал корпуса — сталь.
Тип электропривода — МЭО-40/63-0,25У.
Напряжение питания переменного тока — 220 Вт.
Потребляемая мощность — 70 Вт
Срок службы — 30 лет.
Диск заслонки поворачивается на валу, выходной конец которого имеет сальниковое уплотнение, и соединен с исполнительным механизмом при помощи сочленения.
В качестве электропривода на заслонке установлен исполнительный механизм типа МЭО-40/63-0,25У.
| Ду, мм | L, мм | Масса, кг |
|---|---|---|
| 50 | 80 | 17,9 |
| 65 | 100 | 21,8 |
| 80 | 100 | 25,7 |
| 100 | 100 | 31,3 |
| 150 | 130 | 44,2 |
| 200 | 130 | 52 |

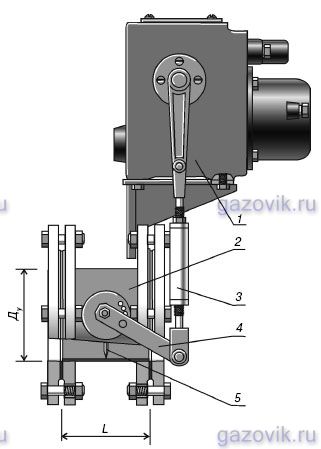

Заслонки дроссельные газовые с электроприводом Ду 50, 65, 80, 100, 150, 200:
1 — исполнительный механизм; 2 — корпус; 3 — тяга; 4 — рычаг; 5 — диск.
