Предприятие-изготовитель: ООО «Завод ПГО «Газовик»
Наименование параметра | Газовичок-10(25) |
Рабочая среда |
природный газ по ГОСТ 5542-87 |
Диапазон входных давлений, МПа |
0,01–0,6 |
Давление газа на выходе, МПа |
0,002 |
Пропускная способность, м3/ч |
10(25) |
Регулятор давления газа |
«Домовенок 10(25)» |
Присоединительные размеры, дюйм: |
|
входного патрубка |
G ¼ |
выходного патрубка |
G1¾ |
Масса, кг: со счетчиком ВК-G6 со счетчиком «ГРАНД-10ТК» |
2530 |
Климатическое исполнение |
У1 по ГОСТ 15150 |

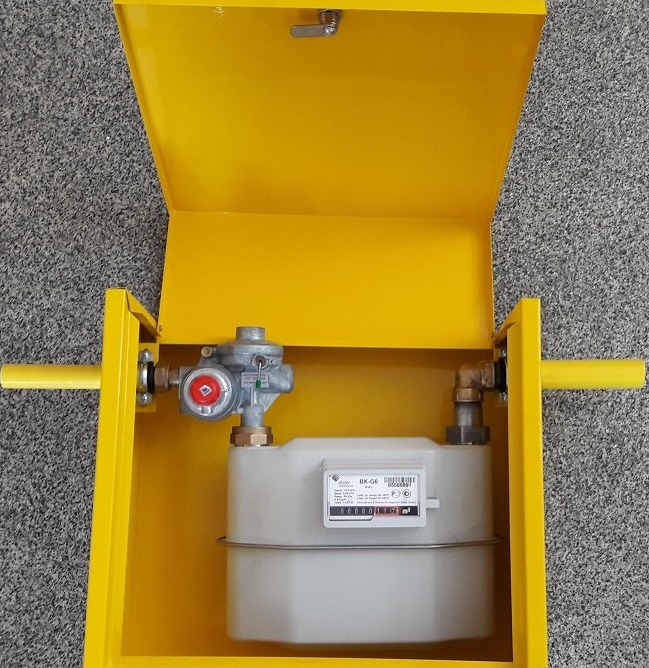

Пункт редуцирования газа «Газовичок-10(25)» с узлом учета представляет собой металлический шкаф, в котором размещено технологическое оборудование. Для удобства обслуживания в шкафу имеется дверка.
Технологическое оборудование состоит из крана 1 (рис. 10.1, 10.2) на входе, регулятора давления 7, счетчика газа 5, крана 6 на выходе. Для контроля давления на входе имеется манометр 3 с краном 2. Для контроля давления на выходе предусмотрен штуцер 4 для присоединения мановакуумметра. Конструкция пунктов «Газовичок-10(25)» предусматривает установку различных счетчиков.
1 — кран шаровой Ду20; 2 — кран под манометр; 3 — входной манометр типа ТМ-10; 4 — штуцер под манометр; 5 — счетчик газа BK-G6; 6 — кран шаровой Ду32; 7 — регулятор давления газа «Домовенок 10(25)»
1 — кран шаровой Ду20; 2 — кран под манометр; 3 — входной манометр типа ТМ-10; 4 — штуцер под манометр; 5 — счетчик газа «ГРАНД»; 6 — кран шаровой Ду32; 7 — регулятор давления газа «Домовенок 10(25)»
