Газорегуляторные пункты шкафные с узлом учета ГРПШ-13-2Н(В)У1, ГРПШ-15-2Н(В)У1, ГРПШ-16-2Н(В)У1

Пункты газораспределительные шкафные ГРПШ-13-2Н(В)У1, ГРПШ-15-2Н(В)У1, ГРПШ-16-2Н(В)У1 производят редуцирование выского и среднего давления на требуемый уровень. При аварийной ситуции происходит отключение подачи газа т. к. давление резко меняется от заданной нормы. ГРПШ-13-2Н(В)У1, ГРПШ-15-2Н(В)У1, ГРПШ-16-2Н(В)У1 предназначены также для очищения природного газа от механических примесей.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Технические характеристики

	13-2НУ1	13-2ВУ1	15-2НУ1	15-2ВУ1	16-2НУ1	16-2ВУ1
Регулятор давления газа	РДГ-50Н	РДГ-50В	РДГ-80Н	РДГ-80В	РДГ-150Н	РДГ-150В
Давление газа на входе, Р_вх, МПа	1,2	1,2	1,2	1,2	1,2	1,2
Диапазон настройки давления газа на выходе, Р_вых, кПа	1,5–60	60–600	1,5–60	60–600	60–600	60–600
Пропускная способность (для газа плотностью g = 0,73 кг/м³), м³/ч	6200	6200	13 000	13 000	25 600	25 600
Габаритные размеры, мм*:
длина, L	2500	2500	2800	2800	4600	4600
ширина, B	1300	1300	1400	1400	1200	1200
высота, H	1900	1900	2200	1700	2500	2500
Масса, кг*	650	650	720	720	800	800

* Габаритные размеры и массу изделий уточнять при заказе, в таблице указаны справочные данные.

Купить ГРПШ-13-2Н(В)У1, ГРПШ-15-2Н(В)У1, ГРПШ-16-2Н(В)У1 в Москве

Компания более десяти лет занимается поставками промышленного оборудования для различных отраслей. ГРПШ-13-2Н(В)У1, ГРПШ-15-2Н(В)У1, ГРПШ-16-2Н(В)У1, представленные в каталоге, отличающаяся стабильностью рабочих характеристик и длительным сроком службы. Мы организуем доставку в Москву с учетом специфики груза: крупногабаритные единицы отправляются специализированным транспортом.

Для расчета стоимости оборудования свяжитесь с коммерческим отделом. Телефонная консультация позволит быстро уточнить наличие и ориентировочные сроки. Если требуется детальная спецификация, удобнее заполнить форму на сайте – специалист подготовит развернутое коммерческое предложение с разбивкой по позициям.

Технические специалисты компании готовы проконсультировать по вопросам подбора оборудования под конкретные задачи. Можно уточнить допустимые нагрузки, режимы работы и необходимость периодического обслуживания. Доставка в Москву выполняется после подписания договора и поступления средств на расчетный счет. Ответственность за сохранность груза несет компания до момента передачи перевозчику.

Пункт работает следующим образом.

Газ по входному трубопроводу через входной кран 1 и фильтр 2 поступает на счетчик газа 8, а затем к регулятору давления газа 6, регулятор снижает давление газа до установленного значения и поддерживает его на заданном уровне. После редуцирования газ через выходной кран 13 поступает потребителю.

При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан 11 и происходит сброс газа в атмосферу.

При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, перекрывая подачу газа.

На фильтре 2 установлен манометр 4 для определения перепада давления на фильтрующей кассете. Максимально допустимое падение давления на кассете фильтра — 5 кПа.

В случае ремонта оборудования при закрытых входном 1 и выходном 13 кранах газ поступает к потребителю по резервной линии редуцирования. Контроль давления производится по выходному манометру 5.

Учет расхода количества газа производится счетчиком газа турбинным или ротационным с электронным корректором.

На входном газопроводе после входного крана 1, после регулятора давления газа 6 и на резервной линии редуцирования предусмотрены продувочные трубопроводы.

В пункте предусмотрена возможность настройки ПСК и регулятора в «тупике».

Схема пневматическая функциональная:
1, 3, 7, 12, 13 — краны шаровые; 2 — фильтр типа ФГ; 4 — манометр входной МТ; 5 — выходной манометр (не комплектуется); 6 — регулятор давления газа; 8 — счетчик газовый; 9 — регулятор (на отопление); 10 — аппарат отопительный; 11 — клапан предохранительный сбросной

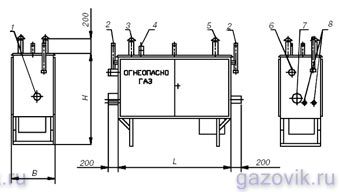

Габаритный чертеж газорегуляторных пунктов шкафных ГРПШ*:
1 — Р_вх; 2 — продувочный патрубок; 3 — дымоход; 4 — выход ПСК; 5 — вентиляционный патрубок; 6 — вход ПСК; 7 — Р_вых; 8 — подвод импульса к регулятору

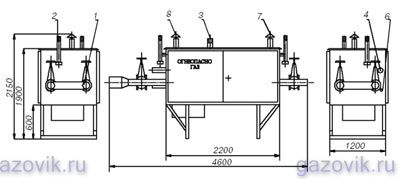

Габаритный чертеж газорегуляторного пункта шкафного ГРПШ-16-2Н(В)У1*:
1 — Р_вх (Д_У 50); 2 — продувочный патрубок (Д_У 20); 3 — выход ПСК-50В (Д_У50); 4 — вход ПСК-50В (Д_У 50); 5 — Р_вых (Д_У 200); 6 — подвод импульсак регулятору (Д_У 32); 7 — вентиляционный патрубок; 8 — дымоход

* Габаритные размеры изделий уточнять при заказе, на чертежах указаны справочные данные.

Вы можете скачать опросный лист в формате DOC или PDF:

Опросный лист на ГРПШ, ГРУ, ПГБ
DOC, PDF
