Газорегуляторный пункт шкафной с узлом учета и газовым обогревом ГСГО-100/2-СГ-ЭК

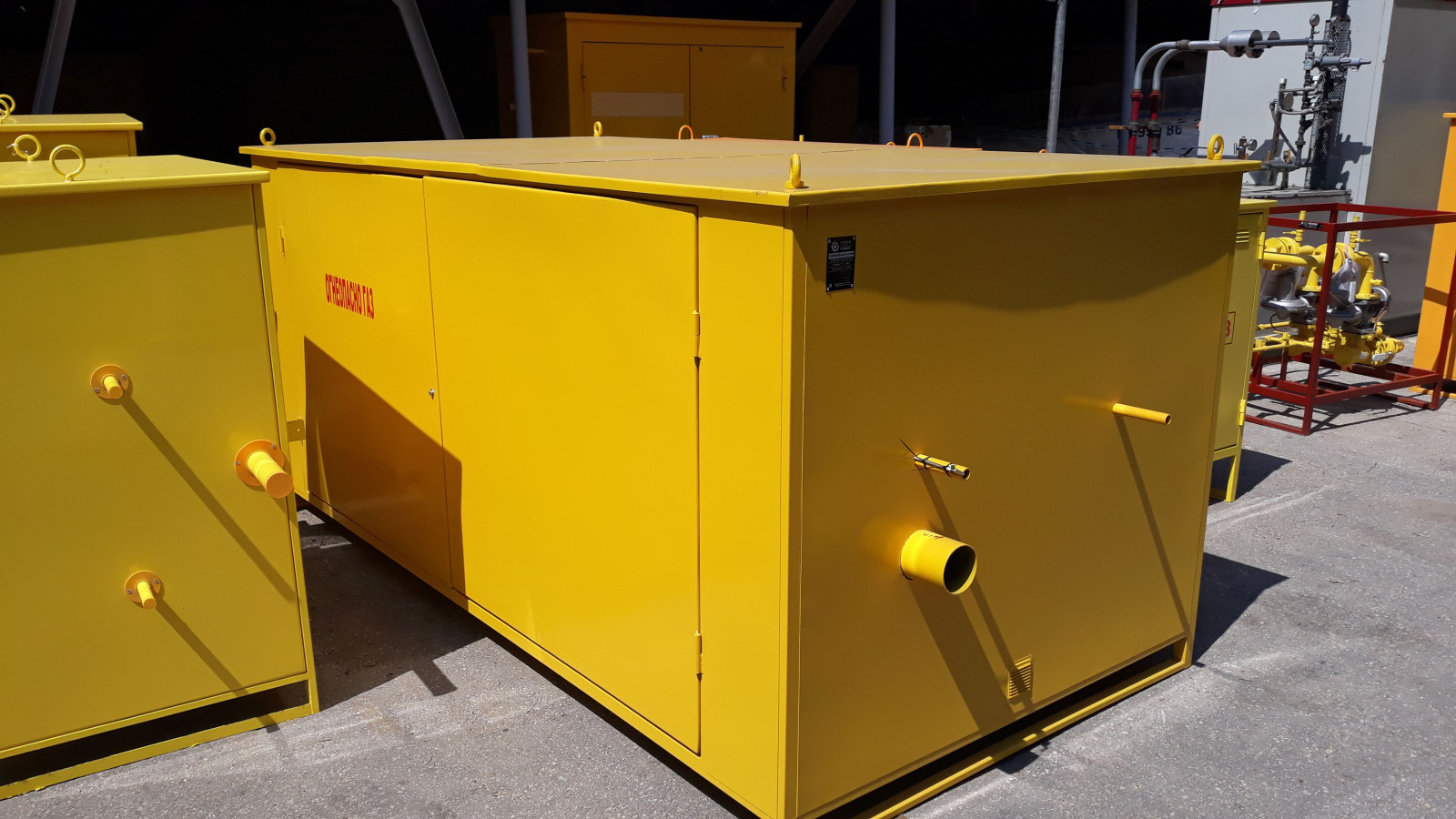

Газораспределительный пукнт ГСГО-100/2-СГ-ЭК представляет собой металлический шкаф с теплоизоляцией, в котором размещено технологическое оборудование. Предназначен для редукции выского давления и поддержания его на заданном уровне. Для удобства эксплуатации ГСГО-100/2-СГ-ЭК имеет две двери, а для нормального функционирования в холодное время года в нем предусмотрено два обогревателя.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Технические характеристики

Регулируемая среда — природный газ по ГОСТ 5542-87.
Давление на входе, МПа — 1,2.
Регулятор давления газа — РДБК1-100.
Тепловая мощность обогревателя, Вт, при давлении газа 2000 Па — 1920.
Расход газа на обогреватели при давлении газа 2000 Па, м³/ч — 0,2.
Время отключения обогревателя, с — 90.
Время отключения обогревателя при прекращении подачи газа, с — 90.
Приведение измеренного рабочего объема газа к объему при стандартных условиях — электронный корректор.
Диапазон температуры измеряемой среды, °С — от –20 до +50.
Масса, кг — 1310.

	Значения для исполнения ГСГО100/2-СГ-ЭК
	00	01	02	03	04	05	06
Диапазон настройки давления газа на выходе, кПа	1–4	4–16	16–40	40–60	60–100	100–250	250–600
Диапазон настройки давления срабатывания сбросного клапана, кПа	1,26–5	5–20	20–50	50–75	75–126	126–300	300–700
Диапазон настройки автоматического отключения подачи газа, МПа:
при повышении выходного давления	0,0014–0,0060	0,006–0,022	0,022–0,060	0,060–0,080	0,08–0,14	0,14–0,32	0,32–0,75
при понижении выходного давления	0,0003–0,0020	0,001–0,003	0,002–0,003	0,01–0,03	0,01–0,06	0,05–0,12	0,1–0,4
Пропускная способность, м³/ч, при давлении на входе, МПа:
0,1	1600, 2000*
0,3	3200, 4000
0,6	5600, 7000
0,9	8000, 10 000
1,2	10 400, 13 000

* Для ГСГО-100/2-СГ-ЭК с измерительным комплексом на базе счетчика газа СГ16МТ-800.

** Для ГСГО-100/2-СГ-ЭК с измерительным комплексом на базе счетчика газа СГ16МТ-1000.

Купить ГСГО-100/2-СГ-ЭК в Москве

Компания специализируется на обеспечении промышленных объектов оборудованием высокого качества. ГСГО-100/2-СГ-ЭК поставляется напрямую от производителей, что исключает появление посреднических наценок и сомнительных модификаций. Доставка в Москву организуется с привлечением надежных транспортных компаний либо собственным автопарком, если габариты груза позволяют.

Узнать актуальную стоимость оборудования можно у менеджеров. Звонок по телефону позволяет оперативно получить информацию о наличии на складе и сроках поставки под заказ. Альтернативный способ связи – форма обратной связи на сайте. После отправки заявки специалист свяжется для уточнения условий и подготовки счета.

Инженеры компании проводят консультации по техническим вопросам. Можно выяснить совместимость оборудования с вашими действующими мощностями, уточнить условия обкатки и пусконаладки. Доставка в Москву осуществляется строго по графику, согласованному с заказчиком. Контроль перемещения груза доступен на всем протяжении маршрута.

ГРП шкафной представляет собой металлический шкаф 1 с теплоизоляцией.

В шкафу размещено технологическое оборудование 6. Для удобства обслуживания в шкафу имеются двери 4 и 5. Для обогрева ГРП шкафного в холодное время года предназначены два обогревателя 2, газ к которым подводится по газопроводу 3.

Технологическое газовое оборудование ГРП шкафного состоит из линии учета расхода газа, линии редуцирования и системы обогрева.

Линия учета расхода газа содержит фильтр 1, кран 16. Для визуального наблюдения за давлением газа и замера перепада давления на фильтре предусмотрены краны 21 и манометр 15. Для учета расхода газа предусмотрен измерительный комплекс 2.

Для обеспечения бесперебойной подачи газа потребителю при ремонте фильтра предусмотрена обводная линия с краном 17.

Для сброса газа при выполнении ремонтных работ предусмотрен сбросной трубопровод 34 с краном 24.

Линия редуцирования состоит из двух параллельных линий редуцирования, импульсных трубопроводов 3, 4, трубопровода сброса газа 35, клапана пружинного сбросного 7 с краном 23.

Для замера давления газа на выходе установлен клапан трехлинейный 12, обеспечивающий установку контрольного манометра.

Каждая линия содержит кран 19 на входе, регулятор давления газа блочный 5 (РДГБ-100), кран 27 на импульсной линии, кран 20 на выходе, а также клапан трехлинейный 11 для контроля давления при настройке отключающего устройства регулятора 5.

Для сброса газа при выполнении ремонтных работ предусмотрены продувочные трубопроводы 36 с кранами 26.

Для контроля давления установлены клапаны 8 и 10 с манометрами 13 и 14.

Система обогрева предназначена для обогрева ГРП шкафного в период отопительного сезона и включает два обогревателя 32 и 33, регуляторРДСГ-1,2 и кран 31.

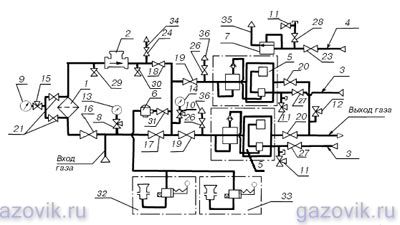

Схема пневматическая функциональная:
1 — фильтр сетчатый; 2 — измерительный комплекс; 3, 4 — импульсные трубопроводы; 5, 6 — регуляторы давления; 7 — клапан пружинный сбросной; 8–12 — клапаны трехлинейные; 13–15 — манометры; 16–31 — запорная арматура; 32–33 — обогреватели газовые; 34, 35, 36 — трубопроводы сброса газа

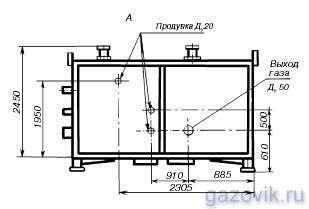

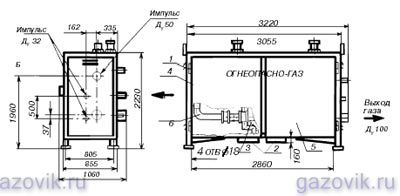

Габаритный чертеж ГСГО-100/2-СГ-ЭК

Вы можете скачать опросный лист в формате DOC или PDF:

Опросный лист на ГРПШ, ГРУ, ПГБ
DOC, PDF

Для просмотра опросных листов в формате DOC Вы можете использовать Microsoft Word, OpenOffice, в формате PDF — Acrobat Reader, Foxit Reader, Sumatra PDF или другую удобную программу.
