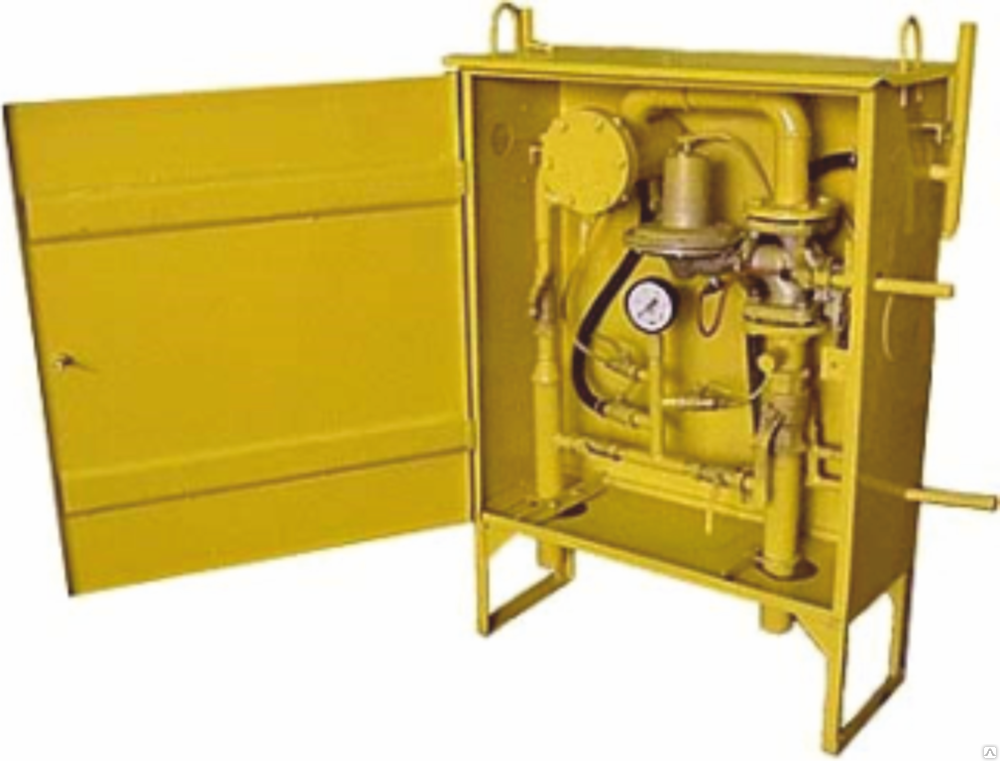

Газорегуляторные пункты шкафные ГРПН-300

от 71 390 ₽

Газорегуляторный пункт ГРПН-300 с основной и резеврной линиями редуцирования предназначен для понижения высокого давления на низкое. Эксплуатируется в коммунально-бытовых газовых сетях, системах газоснабжения сельскохозяйственных и производственных объектов.
Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Технические характеристики

 ГРПН-300,
ГРПН-300-01
с РДУ-32/С1
ГРПН-300,
ГРПН-300-01
с РДУ-32/С2
ГРПН-300,
ГРПН-300-01
с РДУ-32/С3
Рабочая среда природный газ по ГОСТ 5542-87
Диаметр седла, мм 10 6 4 10 6 4 10 6 4
Максимальное давление на входе, МПа 0,3 1,2 1,2 0,3 1,2 1,2 0,3 1,2 1,2
Диапазон настройки выходного давления, кПа от 1 до 2 от 2 до 3,5 от 3,5 до 5
Максимальная пропускная способность, м³/ч 0,3 1,2 1,2 0,3 1,2 1,2 0,3 1,2 1,2
Система обогрева газовая
Номинальное давление для системы обогрева, Па (мм вод.ст) 3000 (300)
Расход газа для системы обогрева, м³/ч 0,05±15%
Масса, кг, не более 200
Средний срок службы, лет, не менее 15

Газорегуляторный пункт состоит из шкафа 1, в котором смонтированы основная линия редуцирования 2 и байпасная ветка 3. Основная линия редуцирования 2 состоит из крана входного 8, фильтра газового 4, регулятора давления газа 5 и выходного крана 9. При ремонте технологического оборудования подача газа к потребителю осуществляется через обводную линию (байпас), которая состоит из двух кранов: запорного — 18, регулирующего — 19 и манометра 20. Для сброса порции газа при ремонте технологического оборудования предусмотрены сбросные трубопроводы с кранами 14, 23. Фильтр газовый 4 предназначен для очистки газа от механических примесей. Степень загрязнения фильтра определяется по перепаду давления до и после фильтра. Перепад давления должен измеряться эксплуатирующей организацией дифманометром, подсоединяемым к кранам 6, установленным на катушках до и после фильтра.

Газорегуляторные пункты шкафные ГРПН-300 с одной линией редуцирования и байпасом

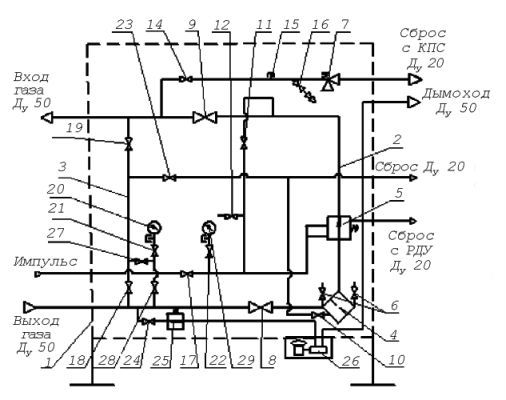

Схема пневматическая функциональная:
1-шкаф; 2-основная линия редуцирования; 3-обводная линия (байпас); 4-фильтр газовый; 5-регулятор РДУ-32; 7-клапан предохранительно-сбросной КПС-20Н; 8-12, 14, 16-19, 23, 24, 27, 28 - краны шаровые; 21-22 - устройства запорно-сбросные; 20-манометр; 29-мановакууметр; 15-штуцер с заглушкой; 25-регулятор РДСГ-1-1,2; 26-обогреватель

Газорегуляторные пункты шкафные ГРПН-300 с одной линией редуцирования и байпасом

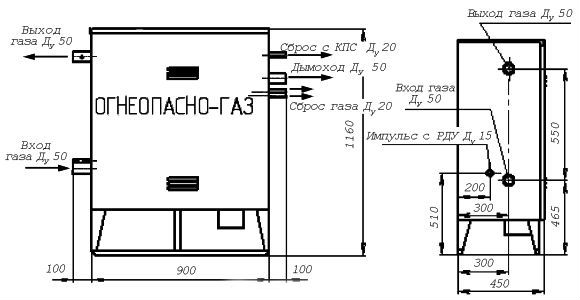

Габаритный чертеж ГРПН-300
