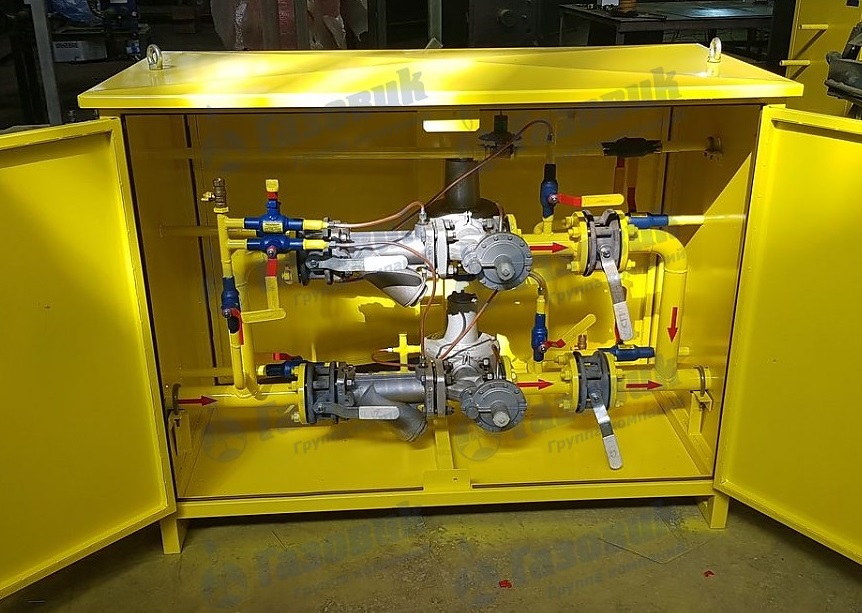

Газорегуляторные пункты шкафные ГРПН-300-01

Газорегуляторный пункт ГРПН-300-1 с основной и резервной линиями редуцирования предназначен для понижения высокого давления на низкое. Эксплуатируется в коммунально-бытовых газовых сетях, системах газоснабжения сельскохозяйственных и промышленных объектов.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Предприятие-изготовитель: ООО «Завод «Газпроммаш»

Технические характеристики ГРПН-300-01

	ГРПН-300-01 с РДУ-32/С1			ГРПН-300-01 с РДУ-32/С2			ГРПН-300-01 с РДУ-32/С3
Рабочая среда	природный газ по ГОСТ 5542-87
Диаметр седла, мм	10	6	4	10	6	4	10	6	4
Максимальное давление на входе, МПа	0,3	1,2	1,2	0,3	1,2	1,2	0,3	1,2	1,2
Диапазон настройки выходного давления, кПа	от 1 до 2			от 2 до 3,5			от 3,5 до 5
Система обогрева	газовая
Номинальное давление для системы обогрева, Па (мм вод.ст.)	3000 (300)
Расход газа для системы обогрева, м³/ч	0,05±15%
Масса, кг, не более	300
Средний срок службы, лет, не менее	15

Купить ГРПН-300-01 в Москве

Компания более десяти лет занимается поставками промышленного оборудования для различных отраслей. ГРПН-300-01, представленные в каталоге, отличающаяся стабильностью рабочих характеристик и длительным сроком службы. Мы организуем доставку в Москву с учетом специфики груза: крупногабаритные единицы отправляются специализированным транспортом.

Для расчета стоимости оборудования свяжитесь с коммерческим отделом. Телефонная консультация позволит быстро уточнить наличие и ориентировочные сроки. Если требуется детальная спецификация, удобнее заполнить форму на сайте – специалист подготовит развернутое коммерческое предложение с разбивкой по позициям.

Технические специалисты компании готовы проконсультировать по вопросам подбора оборудования под конкретные задачи. Можно уточнить допустимые нагрузки, режимы работы и необходимость периодического обслуживания. Доставка в Москву выполняется после подписания договора и поступления средств на расчетный счет. Ответственность за сохранность груза несет компания до момента передачи перевозчику.

Газорегуляторный пункт состоит из шкафа 1, в котором смонтированы основная линия редуцирования 2 и резервная 2а. Основная линия редуцирования 2 состоит из крана (вентиля) входного 7, фильтра газового 4, регулятора давления газа 5 и выходного крана (вентиля) 8. При ремонте технологического оборудования основной линии подача газа к потребителю осуществляется через резервную линию, которая состоит из крана входного 7а, фильтра газового 4а, регулятора давления газа 5а и выходного крана 8а. Для сброса порции газа при ремонте технологического оборудования предусмотрены сбросные трубопроводы с кранами 12, 12а. Фильтры газовые 4, 4а предназначены для очистки газа от механических примесей. Степень загрязнения фильтра определяется по перепаду давления до и после фильтра. Перепад давления должен измеряться эксплуатирующей организацией дифманометром, подсоединяемым к кранам 6, 6а, установленным на фильтрах.

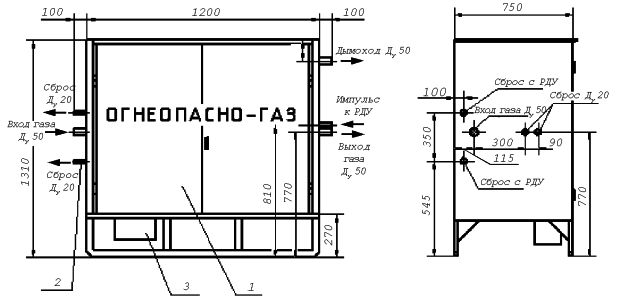

Газорегуляторный пункт шкафной ГРПН-300-01

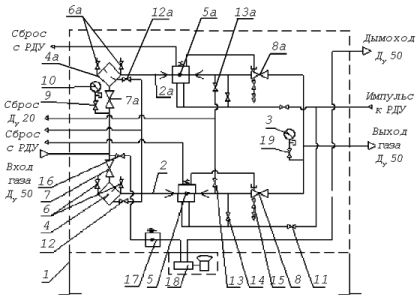

Схема пневматическая функциональная:
1 — шкаф; 2, 2а — линия редуцирования; 4, 4а — фильтр газовый; 5, 5а — регулятор давления газа; 7, 7а, 8, 8а — кран шаровой Ду 50; 6, 6а 11–16 — кран шаровой Ду 15; 9, 19 — устройство запорно-сбросное Ду 15; 3, 10 — манометры; 28 — регулятор давления газа РДСГ-1-1,2; 18 — обогреватель

Примечание. Позиции 3, 10, 16-18 устанавливаются по отдельному требованию заказчика.
