Пункты редуцирования газа «Оптимус-300», «Оптимус-1000», «Оптимус-7000», с основной и съемной обводной линией редуцирования (СОЛ)

Пункты редуцирования газа «Оптимус» предназначены для снижения высокого или среднего давления до требуемого, для автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений. Устройства Оптимус-300, Оптимус-1000, Оптимус-7000 имеют основную и съмную обводную линию. Пункты могут изготавливаться в блоке, в шкафу и на раме.
Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

ГРП торговых марок «Оптимус» и «Максимус» не выпускается

В связи с возросшим количеством подделок оборудования Завода ПГО Газовик – а именно газорегуляторных пунктов с названиями «Оптимус» и «Максимус» – было принято решение о смене названий в фирменной линейке.

В целях борьбы с этим процессом Компания "Газовик" зарегистрировала торговую марку "Газовичок", которые по техническим параметрам пересекается с линейками "Оптимус" и "Максимус", представленными в каталоге.


Исполнение в блоке

Предприятие-изготовитель: ООО «Завод ПГО «Газовик»

Кроме блочного исполнения пункты редуцирования Максимус изготавливаются на раме и в шкафу:

Пункты редуцирования газа «Оптимус-300», «Оптимус-1000», «Оптимус-7000», с основной и съемной обводной линией редуцирования (СОЛ)
Пункты редуцирования газа «Оптимус-300», «Оптимус-1000», «Оптимус-7000», с основной и съемной обводной линией редуцирования (СОЛ)

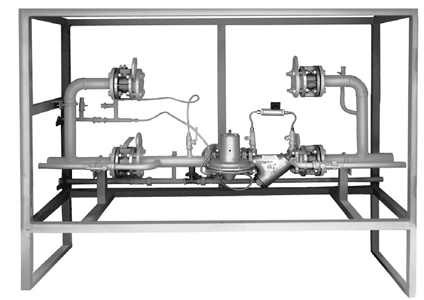

Исполнение в раме

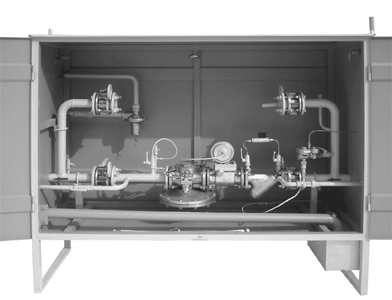

Исполнение в шкафу

Условное обозначение

Пункты редуцирования газа «Оптимус-300», «Оптимус-1000», «Оптимус-7000», с основной и съемной
обводной линией редуцирования (СОЛ)

Типоряды пунктов редуцирования газа «Оптимус»

Модель 300 1000 7000
Применяемые
регуляторы
давления газа

РДНК-32
РДУ-32
и их
модификации
РДНК-400
РДНК-1000
РДК-50
РДНК-У
РДНК-50
РДСК-50
и их модификации
РДГ-50
РДБК-50
РДП-50
РДГ-П50
и их модификации

Стандартное климатическое исполнение пунктов — У1 ГОСТ 15150 (в исполнении «УХЛ» — по требованию заказчика). Исполнение на раме — У2–У4.

*Габаритные размеры изделий уточнять при заказе в — таблице указаны справочные данные

Пункты редуцирования газа «Оптимус» предназначены для снижения высокого или среднего давления газа до требуемого, для автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки от механических примесей газа, поставляемого по ГОСТ 5542-87.

В состав пункта входят:

  • узлы фильтрации;
  • линия редуцирования давления газа;
  • cъемная обводная линия (СОЛ), поставляемая по дополнительному заказу (см. стр. 934–935).

Принцип работы. Газ по входному трубопроводу через входной кран 8, фильтр 1 поступает к регулятору давления газа 2, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран 13 поступает к потребителю.

При повышении выходного давления выше допустимого заданного значения открывается предохранительный сбросной клапан 10 и происходит сброс газа в атмосферу.

При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительный запорный клапан, который может быть как встроенным в регулятор, так и располагающимся отдельно на линии редуцирования (поз.15 рис. 9.3), перекрывая вход газа в регулятор. На входном газопроводе установлен манометр 6, предназначенный для замера входного давления; для определения перепада давления на фильтрующей кассете служит индикатор перепада давления.

В случае ремонта оборудования при закрытом входном кране 8 основной линии газ поступает к потребителю по съемной обводной линии аналогично, как и по основной линии редуцирования. Контроль давления производится по выходному манометру 5. На участках газопровода после входного крана 8, после регулятора давления газа 2 и на СОЛ предусмотрены продувочные трубопроводы 3. После первого и перед последним запорным устройствами основной и обводной линии редуцирования установлены поворотные заглушки 11.

Пункты редуцирования газа «Оптимус-300», «Оптимус-1000», «Оптимус-7000», с основной и съемной обводной линией редуцирования (СОЛ)

Схема пневматическая функциональная с комбинированными регуляторами: 1 — фильтр газовый с ИПД; 2 — регулятор давления газа; 3 — кран шаровой; 4 — кран под манометр; 5 — выходной манометр; 6 — входной манометр; 7 ,8, 9, 13 — кран шаровой; 10 — клапан предохранительный сбросной; 11 — поворотная заглушка; 12 — регулятор давления газа; 14 — газогорелочное устройство; СОЛ — съемная обводная линия редуцирования (поставляется по отдельному заказу)

Пункты редуцирования газа «Оптимус-300», «Оптимус-1000», «Оптимус-7000», с основной и съемной обводной линией редуцирования (СОЛ)

Схема пневматическая функциональная с отдельными от регуляторов предохранительными запорными клапанами: 1 — фильтр газовый с ИПД; 2 — регулятор давления газа; 3, 7, 8, 9, 13 — кран шаровой; 4 — кран под манометр; 5 — выходной манометр; 6 — входной манометр; 10 — клапан предохранительный сбросной; 11 — поворотная заглушка; 12 — регулятор давления газа; 14 — газогорелочное устройство; 15 — клапан предохранительный запорный; СОЛ — съемная обводная линия редуцирования (поставляется по отдельному заказу)

Пункты редуцирования газа «Оптимус-300», «Оптимус-1000», «Оптимус-7000», с основной и съемной обводной линией редуцирования (СОЛ)

Габаритный чертеж пункта редуцирования газа, исполнение в шкафу (ПРГШ): 1 — Рвх.; 2 — Рвых.; 3 — продувочный патрубок; 4 — подвод импульса к регулятору; 5 — вход ПСК; 6 — выход ПСК; 7 — дымоход

Пункты редуцирования газа «Оптимус-300», «Оптимус-1000», «Оптимус-7000», с основной и съемной обводной линией редуцирования (СОЛ)

Габаритный чертеж пункта редуцирования газа, исполнение на раме (ГРУ): 1 — Рвх. ; 2 — Рвых.; 3 — продувочный патрубок; 4 — подвод импульса к регулятору; 5 — вход ПСК; 6 — выход ПСК

Наименование регулятора ПРГШ, ГРУ* Ду (вход/выход) Рвх., МПа Рвых., Мпа Мах. расход, м3 МассаПГРШ/ГРУ,кг
А, мм B, мм C, мм D, мм

РДНК-32

1850 600 1550 600 32/32 1,2 0,002–0,0025 105 90/75

РДНК

1850 600 1550 600 50/50 1,2(0,6) 0,002–0,005 850 90/75

РДСК

1850 600 1550 600 32/32 1,2 0,01–0,3 1020 90/75

РДП-50

2000 700 1750 700 50/50 1,2 0,0015–0,6 6400 450/370

РДБК-50

2000 700 1750 700 50/50 1,2 0,001–0,6 5530 450/370

РДГ-50

2000 700 1750 700 50/50 1,2 0,0015–0,6 6040 450/370
Пункты редуцирования газа «Оптимус-300», «Оптимус-1000», «Оптимус-7000», с основной и съемной обводной линией редуцирования (СОЛ)

Габаритный чертеж пункта редуцирования газа, исполнение в блоке (ПГБ): 1 — рабочий отсек; 2 — светильник; 3 — газовый конвектор; 4 — ввод электрокабеля; 5 — дефлектор; 6 — молниеотвод; 7 — Рвх. ; 8 — Рвых.; 9 — продувочный патрубок; 10 — выход ПСК; 11 — электрощит; 12 — вход ПСК; 13 — подвод импульса к регулятору; 14 — выключатель

Наименование регулятора ПГБ* Ду (вход/выход) Рвхода, МПа Рвыхода, Мпа Мах. расход, м3 Масса,кг
А, мм B, мм C, мм D, мм

РДНК-32

2000 1800 2500 650 32/32 1,2 0,002–0,0025 105 1800

РДНК

2000 1800 2500 650 50/50 1,2(0,6) 0,002–0,005 850 1800

РДСК

2000 1800 2500 650 32/32 1,2 0,01–0,3 1020 1800

РДП-50

2300 1800 2500 650 50/50 1,2 0,0015–0,6 6400 2400

РДБК-50

2300 1800 2500 650 50/50 1,2 0,001–0,6 5530 2400

РДГ-50

2300 1800 2500 650 50/50 1,2 0,0015–0,6 6040 2350
