Съемные обводные линии (СОЛ) на базе регуляторов давления типа РДНК, РДСК

Съемная обводная линия (СОЛ) предназначена для подачи газа потребителю при проведении регламентных (аварийных) работ на основной линии редуцирования пункта газорегуляторного шкафного, блочного или газорегуляторной установки. По конструкции, составу и типу оборудования съемная обводная линия должна полностью соответствовать основной линии редуцирования. Кроме того, СОЛ должна предусматривать подключение к ней импульсных, сбросных и продувочных трубопроводов.
Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Предприятие-изготовитель: ООО «Завод ПГО «Газовик», ООО «Газ-Сервис»

СОЛ с регулятором типа РДНК РДСК РДГ РДБК, РДП

Масса, кг, не более

25 75

Съемная обводная линия (СОЛ) предназначена для подачи газа потребителю при проведении регламентных (аварийных) работ на основной линии редуцирования пункта газорегуляторного шкафного, блочного или газорегуляторной установки.

По конструкции, составу и типу оборудования съемная обводная линия должна полностью соответствовать основной линии редуцирования. Кроме того, СОЛ должна предусматривать подключение к ней импульсных, сбросных и продувочных трубопроводов.

Конструктивно съемная обводная линия состоит из (рис. 9.5, 9.6) фильтра газа 1 с индикатором перепада давления, регулятора давления 2 (либо объединенного вместе с предохранительным сбросным клапаном, либо с клапаном, располагаемым отдельно (см. рис. 9.6) на линии 6), манометра 5, продувочных трубопроводов с шаровыми кранами 3. Газ поступает на обводную линию через фильтр газа и далее через регулятор, понижающий давление до требуемого, к потребителю.

Для перевозки СОЛ используются съемные комплекты транспортировочных кронштейнов (на фотографиях не показаны).

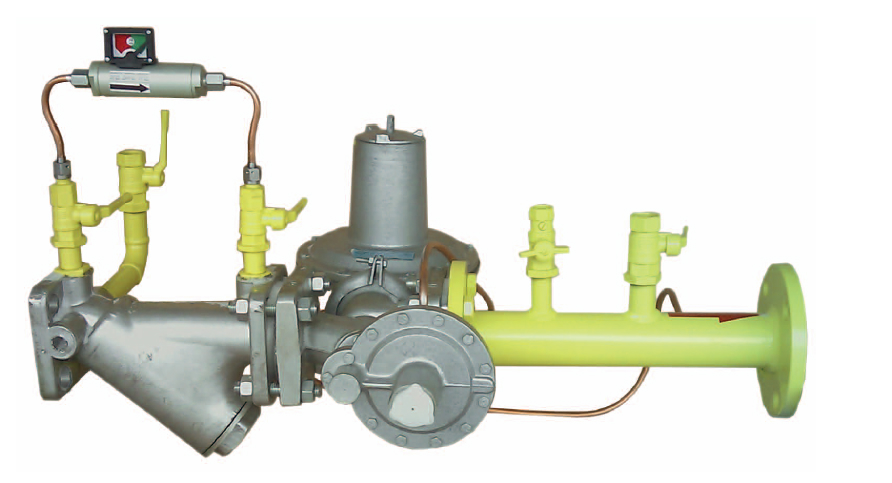

Съемная обводная линия (СОЛ) на регуляторах типа РДНК

Съемные обводные линии (СОЛ) на базе регуляторов давления типа РДНК, РДСК

Съемная обводная линия (СОЛ) на регуляторах типа РДCНК

Съемные обводные линии (СОЛ) на базе регуляторов давления типа РДНК, РДСК

Схема функциональная, съемная обводная линия (СОЛ): 1 — фильтр газовый с ИПД; 2 — регулятор давления газа; 3 — кран шаровой; 4 — кран под манометр; 5 — выходной манометр
