Клапаны предохранительные сбросные ПСК-25П-Н(В), ПСК-25Н(В)

от 3 740 ₽

Запросить цену

Клапан предохранительный сбросной ПСК-25 является прибором мембранного типа, предназначен для сброса газа в атмосферу при повышении давления (в сети или резервуаре) сверх допустимого предела. Устанавливается на газопроводах ГРП и ГРУ. Клапан снабжен устройством для принудительной продувки.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Вид климатического исполнения — У3 ГОСТ 15150-69.

Материал корпуса — алюминий АК 7ч.

Присоединение к трубопроводу — муфтовое по ГОСТ 6357.

Технические характеристики

	ПСК-25П-Н	ПСК-25П-В	ПСК-25Н	ПСК-25В
Регулируемая среда	неагрессивный природный газ
Диапазон настройки клапана, кПа	1–750	60–750	1–100	100–1000
Условный проход Д_у	25
Температура окружающей среды, °С	от -40 до +40		от -10 до +35
Габаритные размеры, мм:
D	160	160	160	160
H	220	220	200	200
А	80	80	78	78
В	28	28	30	30
Масса, кг	2,2	2,2	5	5
Производитель*	1		2

*См. предприятие-изготовитель во вкладке "Производители" по порядковому номеру.

Купить ПСК-25П-Н(В), ПСК-25Н(В) в Москве

Компания осуществляет поставки промышленного оборудования на условиях прямых договоров. ПСК-25П-Н(В), ПСК-25Н(В) имеют сертификацию и допущены к эксплуатации на объектах различного уровня сложности. Организована доставка в Москву с возможностью страхования груза и отслеживания его местоположения в режиме реального времени.

Стоимость оборудования формируется на основе прайс-листов производителя с учетом логистического плеча. Получить точные цифры можно, позвонив по контактному телефону. Второй вариант связи – форма обратной связи, после заполнения которой менеджер перезванивает для уточнения деталей заявки и последующей отправки счета.

Инженеры компании проводят консультации по выбору оборудования и его совместимости с существующими системами. Можно уточнить технические нюансы без выезда специалиста на объект. Доставка в Москву осуществляется в строгом соответствии с условиями договора поставки. Компания обеспечивает полный пакет документов, включая счета-фактуры и товарные накладные.

Алюминиевый корпус 1 (см. рисунок) выполнен в виде усеченного конуса с фланцем, седлом и двумя отверстиями с резьбой трубной цилиндрической 2 дюйма. Седло перекрывается клапаном 3 с резиновым уплотнением. Клапан собран с мембраной 6, которая жестко закреплена между клапаном 3 и тарелкой 7. В свою очередь, мембрана 6 закреплена между корпусом 1 и крышкой 2.

Пружина 4 зажата между тарелками 7, 8 мембраны и регулировочного винта 5. Путем вращения регулировочного винта 5 перемещается нижняя тарелка 8, изменяя, таким образом, усилия пружины 4, которая определяет настройку клапана 3 на давление в заданных пределах.

Газ из сети через входной патрубок корпуса входит в надмембранную полость. При установившемся режиме контролируемое давление газа в установленных пределах уравновешивается настроенной пружиной и клапан герметично закрыт.

Когда давление газа в сети (также и в надмембранной полости) превысит предел настройки, мембрана 6, преодолевая усилия пружины 4, опустится вместе с клапаном 3, открывая при этом выход газа в атмосферу через выходной патрубок.

Сброс газа произойдет до снижения давления в сети ниже настроенного, после чего под действием пружины 4 клапан 3 закроется.

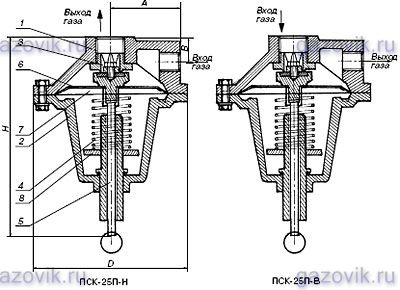

Предохранительные сбросные клапаны ПСК-25П-Н (В):

Предохранительные сбросные клапаны ПСК-25:
1 — корпус; 2 — крышка; 3 — клапан с направляющей; 4 — пружина; 5 — регулировочный винт; 6 — мембрана; 7 — тарелка; 8 — тарелка пружины
