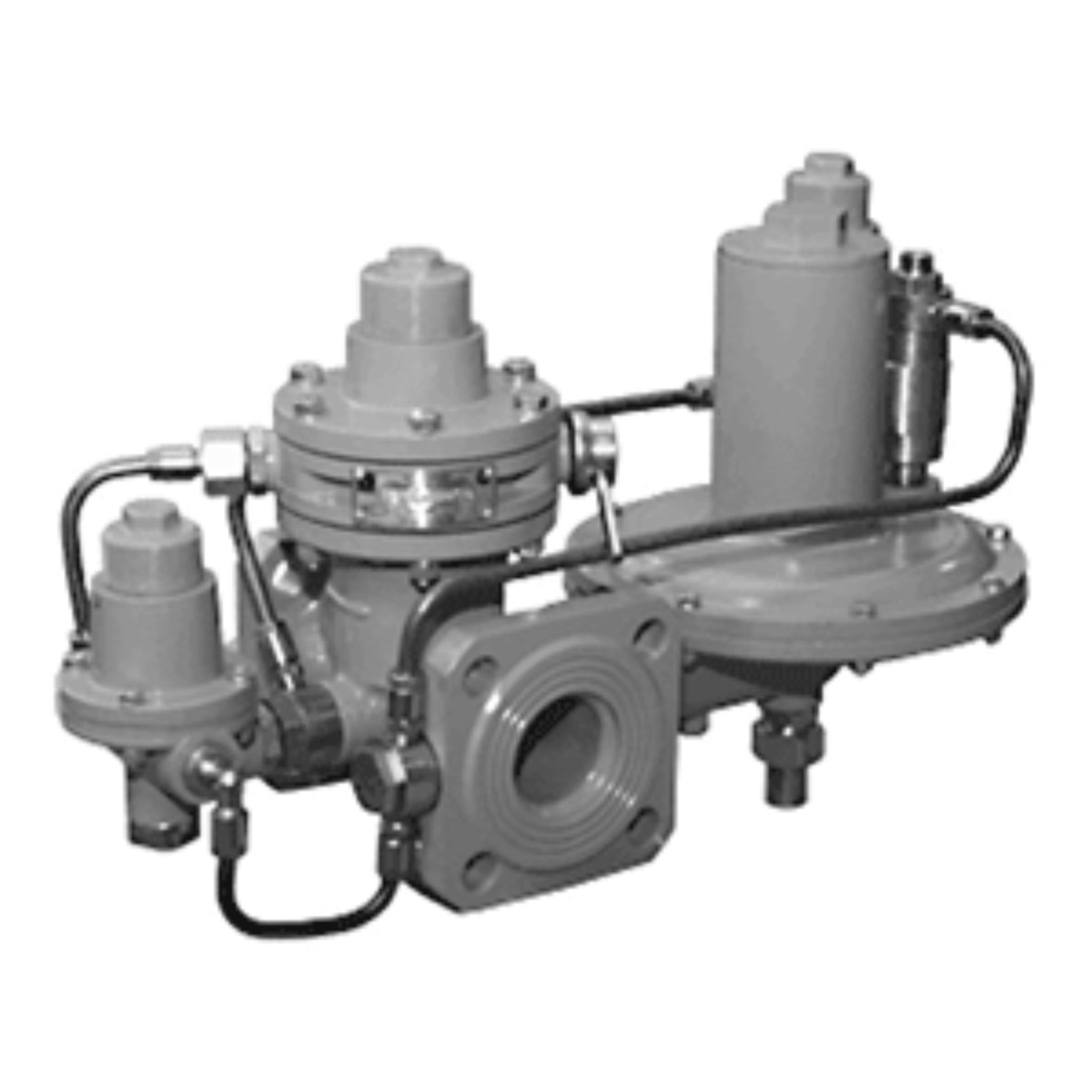

Регуляторы давления газа РДСК-50/400, РДСК-50/400Б, РДСК-50/400М

Регуляторы давления газа РДСК-50/400, РДСК-50/400Б, РДСК-50/400М

Технические характеристики

  РДСК-50/400 РДСК-50/400Б РДСК-50/400М
Регулируемая среда природный газ по ГОСТ 5542-87
газовая фаза сжиженного газа
Максимальное входное давление, МПа
природный газ 1,2
сжиженный газ 1,6
Номинальное выходное давление, кПа 50–200 200–300 10–50
Зона неравномерности (пропорциональности) регулирования, % ±10 ±10 ±10
Пропускная способность м³/ч см. таблицу ниже
Диапазон настройки сбросного клапана, МПа 0,0115–0,0575 0,0115–0,0575 0,0115–0,0575
Диапазон настройки автоматического отключения подачи газа:
при повышении выходногодавления, кПа 62,5–270 270–400 12,5–70
при понижении выходного давления, кПа 0,6–12 0,6–12 0,6–12
при понижении входного давления, МПа 0,01–0,015 0,01–0,015 0,01–0,015
Габаритные размеры, мм, не более:
длина 502
ширина 241
высота 330
Присоединительные размеры:
Ду, мм 50 50 50
соединение фланцевое по ГОСТ 12815-80
строительная длина, мм 180 180 180
Масса, кг, не более 12 12 12

Пропускная способность регуляторов в зависимости от входного давления

Входное давление, МПа Пропускная способность, м³/ч, не менее
Диаметр седла, мм
10 14
0,1 110 220
0,3 225 450
0,6 335 670
0,9 500 1000
1,2 670 1340
